Hola Manuel, mi nombre es Emilio Fdez, en el mes de Diciembre pasado organizé un evento de Slot solidario a favor de Caritas (nada religioso ni politico) dedicado a recoger alimentos para las 350 familias que dependen de ellos en este municipio.
Montamos los cuatro circuitos donde se han celebrado pruevas de F1 en España y el que tubo mas exito fue el de Jarama del cual este año queremos hacer una versión digital de Scalextric.
Las pistas no son problema y el espacio tampoco pensando que el circuito de analogico del año pasado media en la base 11.25 m X 6.5 +/-.
Tengo el plano del sistema original pero no puedo insertartelo, pretendemos ensanchar la pista en todos los tramos que podamos para asi poder adelantar, montar un pit line y una salida de Safeti Car.
Entiendo que es un gran proyecto y que come mucho tiempo pero es para una causa solidaria.
Un saludo
Emilio. Fdez
Para hacer una reproducción de un circuito real, la clave esta en conseguir reprodducir las curvas del circuito que son quienees le dan la forma, y después unirlas con diferentes conjuntos de rectas para conseguir el tamaño que más nos convenga.
En este post voy a publicar cuatro tamaños diferentes del circuito del Jarama, el primero correspondiente a las fotos esta montado con pistas Ninco y scalextric y en dimensiones adecuadas para poder montarlo en mi casa.
Los tres siguientes estan diseñados con pistas SCXdigital que a partir de ahora son tambien el nuevo sitema analógico de Scalextric.

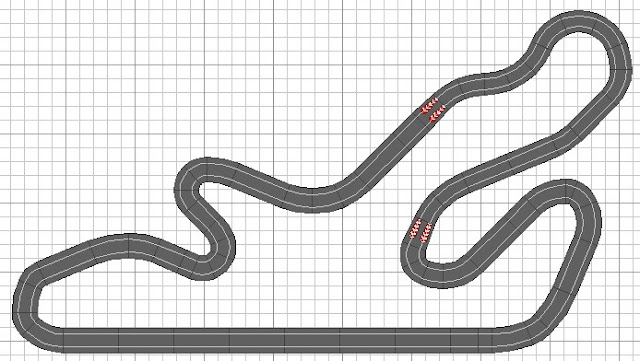

El primero tiene dimensiones 4,50 x 2,50 , y como es sensiblemente un triángulo , la hipotenusa que es la dimensión mayor tiene alrededor de 5 metros, los carrriles tienen longitudes de 15,08 y 14,55m.
El primero de los digitales es un poco más pequeño que el anterior, tiene dimensiones 4,00 x 2,40 y unos carriles de longitud 14,47 y 13 ,96, falta colocar la srectas de cruce , que si estan colocadas en el último digital, el de mayor dimensiones.
El segundo digital tiene dimensiones 5,60 x 3,10 y unas longitudes de carriles de 19,45 y 18,95m.
Y el último, tiene dimensiones 7,10 x 3,80 y unos carriles de entorno de 24,50 metros.
Añado un diseño con recta principal de casi 11 m a petición de Emilio, tiene dimensiones 12,65 x 5,55 con una cuerda mínima de 40,50 m.
