Montaje nº 19. Otra opción para montar las glorietas del pack Crono Rally.

En vez de colocarlas en los extremos del circuito como marcan las instrucciones del pack, se pueden integrar de distintas maneras en nuestrro cicuito fijo dando nuevas posibilidades de decoración de la maqueta, y para usar el pack solo habría que retirar la pista de conexiones y sustituirla por unica pista de cruce que cerrraria los dos carriles en uno, tambíén tendriamos que sustituir una curva standard por la cuva de salida del pack con el cajón , este útimo ocupa bastante espacio que debemos preveer en la maqueta, el ideal es que las dos pistas que sustituyamos sean contiguas para que las modificaciones sea mínimas al cambiar los dos usos del circuito.

A continuación vienen unos ejemplos con datos para utilizar en el diseño de vuestras maquetas.

En el pimero utilizo una pista de cruce en curva para cerrar el circuito, la longitud de la rotonda sencilla es de casi 66 cm , mientras que dos rectas standar miden 70 cm , por lo que no son intercambiables.




La rotonda sencilla se simula con dos pasadas en el plano por el circuito, una con las curvas interiores a un lado y la otra con las curvas interiores girando al otro lado , y con una entrada de dos cuartos de recta y una salida de un cuarto de recta, esta combinación es superior a 66 cm por lo que coviene ir provando con las pistas reales a la vez que se diseña para aprovechar la tolerancia que da la flexibilidad del material plástico de las pistas.

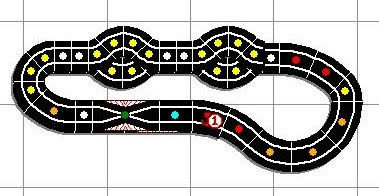

En el siguiente la glorieta es doble utilizando todas las pistas del pack, lo que hace aumentar repecto del caso anterior una longitud de 50 cm que se compensa por el otro lado con una recta y media que son 52,5 cm , y la tolerancia de la fñexibilidad del conjunto, que compensa esos 2,5 cm.




En el plano se simboliza igual que en el primer caso pero añadiendo soloo oun cuarto de recta a la entrada y a la salida. El circuito tiene unas dimensiones de 2,10 x 0,87 con una longitud total suma de los dos carriles de aproximadamente 7,40 m.

El primero con la glorieta sencilla tiene unas dimensiones 50 cm menores, esto es 1,60 x 0,87 con una longitud de suma de carriles que diminuye por tanto 2 m quedando en 5,40 aproximadamente.


Si como me ocurre a mi dispones del doble de pistas porque se me cotocircuito el primer pack que tuve, puedes hacer esta combinación quedandote todavía pistas para hacer la glorieta de la última foto con entrada y salida a 90º y sensiblemente semejante en dimensiones a dos curvas standard seguidas.
